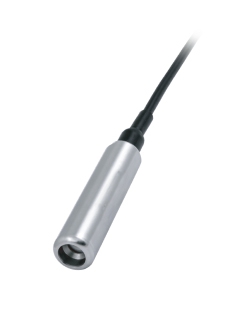

HLM-25C シリーズ

1～100mまでの排水等の連続レベルを計測可能な
投げ込み式水位計

・1～100mの長いレンジの少し汚れた水の連続レベル計測に最適です。
・汚泥水・排水等（少し汚れた水）の連続レベルを計測します。
・温度補正機能、サージ保護回路付きです。

■電流出力タイプと電圧出力タイプの2種類をご用意しております。

通常水用（水道水等のきれいな水）と汚泥水・排水等用（少し汚れた水）の2機種があります。HLM-25Cは汚泥水、排水用になります。各機種に電流出力タイプ、電圧出力タイプをご用意しております。

製品の特長
用途・実績
標準仕様

液比重が一定の場合、センサ先端の圧力は水位に比例します。この圧力と大気圧の相対圧力より信号出力します

特長

1.　1～100mまでの水の連続レベル計測が可能
　汚泥水・排水等（少し汚れた水）⇒　HLM-25Cタイプ
　※用途：非圧力タンクなどの汚水、河川、貯水池、廃水、ボアホールなど
　※通常水（水道等のきれいな水）　⇒　HLM-25Sタイプ
　
2.　設定、調整不要
配線するだけでその他の設定、調整が不要です。取り付け、メンテナンスなどの取り扱いが容易です。

3.　温度補正機能付
水温変化による精度の補正機能を装備しております。

4.　サージ保護回路付
電圧極性の逆転や雷などによる生じる異常高電圧や異常大電流などから保護します。

⇒ 本製品のお問い合わせは、こちら
⇒ 本製品の貸出機をご希望の場合は、こちら

用途
残量計測(レベルメータ・レベル計)
測定物
液体
詳細測定物
水道水、蒸留水　／　純水、超純水　／　廃液
接触・非接触
接触
測定方法
圧力式
防爆
無し（非防爆）
タンクの大きさ
中型（ドラム缶サイズ）　／　大型（貯水・貯蔵タンクサイズ）
取付位置
垂直（上から）
詳細測定環境
波立ちのある液体　／　液体の流れがある場合　／　液体でタンク深さが長い場合　／　ビル・マンション等の高架水槽への給水制御及び排水槽の排水制御　／　ため池・河川の水位検知　／　地下ピット　／　上下水道の水位監視　／　比重の変動がない液体

アンプ部

型式	HLM-25C-I（汚泥水、排水等）	HLM-25C-U（汚泥水、排水等）
測定方式	電流出力	電圧出力
電源	DC12～34V	DC16～34V
消費電力	4ｍA未満	最大8mA
動作周囲温度	-20℃～+70℃	-20℃～+70℃
出力	4～20mA（最大負荷抵抗500Ω）	0～10V（負荷抵抗1kΩ）
測定精度	0.4％F.S.	0.4％F.S.
測定範囲	1～100m（指定）	1～100m（指定）
専用ケーブル長	測定範囲＋任意	測定範囲＋任意
配線ケーブル	赤、黒、シールドの2芯シールドケーブル	赤、青、黒、シールドの3芯シールドケーブル
温度特性	Max.0.04％/℃	Max.0.04％/℃
その他	※最大負荷抵抗500Ωは電源電圧24V使用時の値です。※本精度・温度誤差は測定物や使用環境等によって変動することがあります	※本精度・温度誤差は測定物や使用環境等によって変動することがあります

センサ部

型式	HLM-25C-I（汚泥水、排水等）	HLM-25C-U（汚泥水、排水等）
材質	プローブ：SUS316L、メンブレン：アルミナ96％、O リング：EPDM	プローブ：SUS316L、メンブレン：アルミナ96％、O リング：EPDM
許容温度	0～+50℃	0～+50℃
許容圧力	1.5×測定範囲	1.5×測定範囲
保護等級	IP68	IP68
重量	センサ：180g、ケーブル：60g/m	センサ：180g、ケーブル：60g/m
