連続タイプ

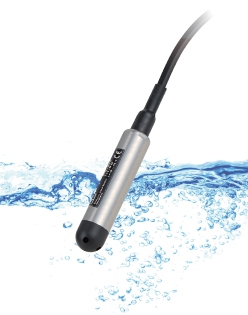

HLM-25S シリーズ
1~100mまでの通常水の連続レベル計測が可能な
投げ込み式水位計


・1~100mの長いレンジの通常水の連続レベル計測に最適です。
・通常水(水道水等のきれいな液体)の連続レベルを計測します。
・温度補正機能、サージ保護回路付きです。

■電流出力タイプと電圧出力タイプの2種類をご用意しております。
■本質安全防爆対応の機種もご用意しております。


通常水用(水道水等のきれいな水)と汚泥水・排水等用(少し汚れた水)の2機種があります。HLM-25Sは通常水用になります。各機種に電流出力タイプ、電圧出力タイプをご用意しております。

 外形図(PDFファイルを開く)

本製品について問い合わせ

カタログダウンロード

  • 製品の特長
  • 用途・実績
  • 標準仕様
特徴
液比重が一定の場合、センサ先端の圧力は水位に比例します。この圧力と大気圧の相対圧力より信号出力します

特長


1. 1~100mまでの水の連続レベル計測が可能
 通常水(水道等のきれいな液体) ⇒ HLM-25Sタイプ
 ※用途:非圧力タンクなどの水、ドリルホール、井戸、プールの水など
     水以外の比重が異なる液体はご購入時に設定が必要になります
 ※汚泥水・排水等(少し汚れた水)⇒ HLM-25Cタイプ

2. 設定、調整不要
配線するだけでその他の設定、調整が不要です。取り付け、メンテナンスなどの取り扱いが容易です。

3. 温度補正機能付
水温変化による精度の補正機能を装備しております。

4. サージ保護回路付
電圧極性の逆転や雷などによる生じる異常高電圧や異常大電流などから保護します。

5. 本質安全防爆タイプ
爆発性雰囲気のタンク用に本質安全防爆タイプもご用意しています。


⇒ 本製品のお問い合わせは、こちら
⇒ 本製品の貸出機をご希望の場合は、こちら

用途
 残量計測(レベルメータ・レベル計)
測定物
 液体
詳細測定物
 水道水、蒸留水  / 純水、超純水  / 油(非防爆) 作業油  / 油(防爆) 燃料タンク、灯油
接触・非接触
 接触
測定方法
 圧力式
防爆
 無し(非防爆)  / 本質安全防爆
タンクの大きさ
 中型(ドラム缶サイズ)  / 大型(貯水・貯蔵タンクサイズ)
取付位置
 垂直(上から)
詳細測定環境
 波立ちのある液体  / 液体の流れがある場合  / 液体でタンク深さが長い場合  / ビル・マンション等の高架水槽への給水制御及び排水槽の排水制御  / ため池・河川の水位検知  / 地下ピット  / 比重の変動がない液体
アンプ部
型式HLM-25S-I(通常水)HLM-25S-U(通常水)
測定方式電流出力電圧出力
電源DC12~36VDC16~36V
消費電力4mA未満最大8mA
動作周囲温度-20℃~+70℃-20℃~+70℃
出力4~20mA(最大負荷抵抗500Ω)0~10V(負荷抵抗1kΩ)
測定精度0.5%F.S.(最大0.7%F.S.)0.5%F.S.(最大0.7%F.S.)
測定範囲1~100m(指定)1~100m(指定)
専用ケーブル長測定範囲+任意測定範囲+任意
配線ケーブル赤、黒、シールドの2芯シールドケーブル赤、青、黒、シールドの3芯シールドケーブル
温度特性Max.0.04%/℃(測定範囲1~5m)、Max.0.03%/℃(測定範囲5~10m)、Max.0.02%/℃(測定範囲10~100m)Max.0.04%/℃(測定範囲1~5m)、Max.0.03%/℃(測定範囲5~10m)、Max.0.02%/℃(測定範囲10~100m)
その他※最大負荷抵抗500Ωは電源電圧24V使用時の値です。※本精度・温度誤差は測定物や使用環境等によって変動することがあります。 ※本精度・温度誤差は測定物や使用環境等によって変動することがあります
センサ部
型式HLM-25S-I(通常水)HLM-25S-U(通常水)
材質プローブ:SUS303、メンブレン:SUS316L、センサ保護キャップ:HDPEプローブ:SUS303、メンブレン:SUS316L、センサ保護キャップ:HDPE
許容温度0~+50℃0~+50℃
許容圧力1.5×測定範囲1.5×測定範囲
保護等級IP68IP68
重量センサ:190g、ケーブル:60g/mセンサ:190g、ケーブル:60g/m
動画
※動画で<投げ込み式水位計の動作原理の動作原理>を解説しています
