静電容量式
連続タイプ
MXL シリーズ
低コストを実現した静電容量式液面計
高温・高圧等の条件に対応

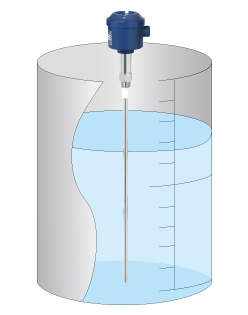

・静電容量の原理により液面の変位を計測します。
・低価格と高精度を両立し、コストダウンを実現しました。
・連続タイプでありながら、アンプ一体型のコンパクト設計です。
■付着の無い導電性、又は、半導電性の液体に最適です。
■比誘電率の大きい絶縁性液体（水道水・純水・蒸留水・アルコール、等）
■簡単な初期設定（ワンタッチ押しボタン）で使用可能です。
様々なセンサ電極部を用意し、センサ部は高い洗浄性と耐蝕性を実現しています。 また、お客様の仕様条件に合わせたカスタマイズや個別設計も可能です。
- 製品の特長
- 用途・実績
- 標準仕様
特長
1. 簡単な調整機能押しボタンによる、ゼロ調整やスパン調整などの初期設定が簡単です。
ディレイ設定機能により、応答速度が調整できます。
2. 高い洗浄性と耐蝕性
電極部にはフッ素樹脂を採用し、高い洗浄性と耐蝕性を実現しました。
3. 過酷な環境にも対応
高温や高圧など過酷な条件下での計測が可能です。
4. 低価格で液面の連続レベル計側が可能
低価格と高精度を両立し、トータルコストダウンを実現します。
5. コンパクト化を実現
アンプ一体型（分離型も有り）小型化を実現し、取付スペースをとりません。
ユニット構成
ユニット構成はアンプ内蔵の「一体型」とアンプ別置の「分離型」がございます。※詳しくは「外形図」をご覧下さい。
調整機能
従来機種の初期設定の不便さを解消しました。ワンタッチ押しボタンによって、簡単な初期設定が行えます。
| 用途 |
|---|
| 残量計測(レベルメータ・レベル計) |
| 測定物 |
| 液体 ／ 界面 |
| 詳細測定物 |
| 水道水、蒸留水 ／ アルコール ／ 純水、超純水 ／ 薬液（酸・アルカリ） ／ 洗浄液 ／ 廃液 ／ 界面検出（油水界面など） |
| 接触・非接触 |
| 接触 |
| 測定方法 |
| 静電容量式 |
| 防爆 |
| 無し（非防爆） |
| タンクの大きさ |
| 小型（小型容器サイズ） ／ 中型（ドラム缶サイズ） ／ 大型（貯水・貯蔵タンクサイズ） |
| 取付位置 |
| 垂直（上から） |
| 詳細測定環境 |
| 高温・高圧 ／ 波立ちのある液体 ／ 液体の流れがある場合 ／ 液体でタンク深さが長い場合 ／ 中型・大型タンクの粉粒体の計測 ／ 原料レベル制御 ／ ため池・河川の水位検知 ／ 食品プロセスでのCIP工程上液体の判定検出 ／ 地下ピット ／ ボイラー・高温・高圧タンク ／ 温度、圧力などの厳しい環境や保守・点検が困難な場所 ／ 上下水道の水位監視 |
アンプ部
| 型式 | MXL-13（アンプ一体型） | MXL-33（アンプ分離型） |
|---|---|---|
| 電源 | AC／DC 20～250V | AC／DC 20～250V |
| 消費電力 | 1.5VA以下 | 1.5VA以下 |
| 動作周囲温度 | -10℃～＋60℃ （結露のない事） | -10℃～＋60℃ （結露のない事） |
| 出力 | 電流出力 DC4～20mA （負荷抵抗500Ω） | 電流出力 DC4～20mA （負荷抵抗500Ω） |
| 測定精度 | フルスケールに対して±1％以内（アンプ部単体） | フルスケールに対して±1％以内（アンプ部単体） |
| 応答速度（ディレイ） | 約0.5～180秒可変 | 約0.5～180秒可変 |
| ケース材質 | ADC12 | |
| 保護等級 | IP68 | IP20 |
| 配線口 | G1/2 | |
| 重量 | 約800g(ヘッド部のみ、電極含まず) | 約300g(アンプ部のみ、電極ケーブル含まず) |
| 専用ケーブル長 | 2m、3m、5m、10m（3C2V同軸ケーブル） | |
| オプション | RS-485通信、ハンディモニタ | RS-485通信、ハンディモニタ |
センサ部
| 型式 | H2 被覆電極タイプ | H2 耐熱裸電極タイプ | C3 被覆ワイヤタイプ |
|---|---|---|---|
| 材質 | 外被PFA(内部電極SUS316L) | SUS304 | 被覆ワイヤ ETFE+SUS304 |
| 絶縁物材質 | PTFE | PTFE | ポリアセタール |
| 許容温度 | -10～150℃ （高温仕様タイプもございます） | -10～200℃ | -10～80℃ （高温仕様タイプもございます） |
| 許容圧力 | 2MPa （常温） ※標準仕様品 | 2MPa （常温） ※標準仕様品 | 2MPa （常温） ※標準仕様品 |
| 保護等級 | IP68 | IP68 | IP68 |
| L寸法 | 最長3700mm | 最長3700mm | 最長10ｍ |
| オプション | 結露対策、高温仕様 | 結露対策 | 結露対策、高温仕様 |
接続部
| 型式 | H2 被覆電極タイプ | H2 耐熱裸電極タイプ | C3 被覆ワイヤタイプ |
|---|---|---|---|
| 寸法 | ネジ込み：R3／4 、フランジ：JIS5K25AFF | ネジ込み：R3／4 、フランジ：JIS5K25AFF | フランジ：JIS5K50A |
| 材質 | SUS304 | SUS304 | SUS304 |
| オプション | 接続部変更(各種フランジ・ネジ込み)、材質変更 | 接続部変更(各種フランジ・ネジ込み)、材質変更 | 接続部変更(各種フランジ・ネジ込み)、材質変更 |
