静電容量式
連続タイプ
MHL シリーズ

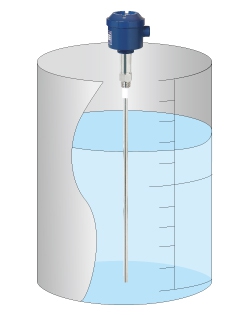

様々な測定物や苛酷な環境に安定して
対応する静電容量式レベル計
・液体・スラリー・腐食性液体・粉粒体・界面・泡の計測に最適です。
・高温、低温、高圧、真空など過酷な環境でも使用できます。
・付着、波立ちなど、フロート式や超音波式などの問題点を解消します。
・ほとんどの測定物に対応し、従来の静電容量式の欠点も解消しました。
■簡単な初期設定（ワンタッチ押しボタン）で使用可能です。
■界面計測・粉体計測について、下記に動画でも紹介しています。
■一体型・DC24V電源は、CEマークに対応しています。
センサ部は、腐食性液体対応の「チュービング型」、最長10ｍ対応の「ワイヤー型」、など様々な仕様を用意しています。
- 製品の特長
- 用途・実績
- 標準仕様
特長
1. 高精度最新回路の採用により、高精度・高分解能を実現し、微小レベル変化も計測します。
また、液体の付着を補正する回路を採用しています。
2. 過酷な環境にも対応
高温や高圧など過酷な環境にも安定した計測が可能です。
サニタリー仕様は、電極部にフッ素樹脂を採用し、高い洗浄性と耐蝕性を実現しました。
3. 簡単な調整機能
押しボタンによる、ゼロ調整やスパン調整などの初期設定が簡単です。
ディレイ設定機能により、応答速度が調整できます。
4. フリー電源を採用
AC/DC20～250Vのフリー電源を採用しているため世界各国で使用できます。
5. CEマーク取得製品
MHLシリーズ（一体型・DC24V電源使用の場合）は、CEマークを取得しています。
※CE非対応品もございますので、CE対応品をお求めの場合はその旨ご指定下さい。
ユニット構成
ユニット構成はアンプ内臓の「一体型」とアンプ別置の「分離型」がございます。※詳しくは「外形図」をご覧下さい。
調整機能
従来機種の初期設定の不便さを解消しました。ワンタッチ押しボタンによって、簡単な初期設定が行えます。実液が100％でない、途中の2点間の設定が可能です。
| 用途 |
|---|
| 残量計測(レベルメータ・レベル計) |
| 測定物 |
| 液体 ／ 粘性液体 ／ 粉粒体 ／ 塊体 ／ 界面 ／ 泡 |
| 詳細測定物 |
| 水道水、蒸留水 ／ アルコール ／ 純水、超純水 ／ 腐食性液体 ／ 薬液（酸・アルカリ） ／ 洗浄液 ／ 油（非防爆） 作業油 ／ 廃液 ／ 粘性液体・スラリー・スラッジ（塗料、接着剤、蜂蜜） ／ 粉粒体（樹脂パウダー、樹脂ペレット、セメント、鋳物砂、小麦粉、酸化鉄粉など） ／ 比重の軽い粉粒体（トナー、シリカ、フィルム、粉ミルクなど） ／ 高温環境下の粉粒体（焼却灰、樹脂類など） ／ 塊体（岩、石、砂利など） ／ 液化ガス（液化窒素、液化水素、LNG、LPGなど） ／ 泡検出、泡無視検出 ／ 界面検出（油水界面など） |
| 接触・非接触 |
| 接触 |
| 測定方法 |
| 静電容量式 |
| 防爆 |
| 無し（非防爆） |
| タンクの大きさ |
| 小型（小型容器サイズ） ／ 中型（ドラム缶サイズ） ／ 大型（貯水・貯蔵タンクサイズ） |
| 取付位置 |
| 垂直（上から） ／ 下から |
| 詳細測定環境 |
| 高温・高圧 ／ 波立ちのある液体 ／ 液体の流れがある場合 ／ 液体でタンク深さが長い場合 ／ 中型・大型タンクの粉粒体の計測 ／ ビル・マンション等の高架水槽への給水制御及び排水槽の排水制御 ／ 原料レベル制御 ／ ため池・河川の水位検知 ／ 食品プロセスでのCIP工程上液体の判定検出 ／ 地下ピット ／ ボイラー・高温・高圧タンク ／ 温度、圧力などの厳しい環境や保守・点検が困難な場所 ／ 上下水道の水位監視 |
アンプ部
| 型式 | MHL-13（アンプ一体型） | MHL-33（アンプ分離型） |
|---|---|---|
| 電源 | AC／DC 20～250V | AC／DC 20～250V |
| 消費電力 | 1.5W(DC24V)、2.5VA(AC100V)、3.5VA(AC200V) | 1.5W(DC24V)、2.5VA(AC100V)、3.5VA(AC200V) |
| 動作周囲温度 | -25℃～+60℃ | -25℃～+60℃ |
| 出力 | 電流出力 DC4～20mA （最大負荷500Ω） | 電流出力 DC4～20mA （最大負荷500Ω） |
| 測定精度 | フルスケールに対して±1％以内（アンプ部単体） | フルスケールに対して±1％以内（アンプ部単体） |
| 応答速度（ディレイ） | 約0.04～18秒可変 | 約0.04～18秒可変 |
| ケース材質 | ADC12 | |
| 保護等級 | IP68 | IP20 |
| 配線口 | G1/2 | |
| 重量 | 約800g(ヘッド部のみ、電極含まず) | 約300g(アンプ部のみ、電極ケーブル含まず) |
| 専用ケーブル長 | 2ｍ、3m、5m、10m（ECX-2.5C-2VSV 2軸同軸ケーブル） | |
| オプション | RS-485通信、ハンディモニタ（10種設定機能） | RS-485通信、ハンディモニタ（10種設定機能） |
センサ部
| 型式 | H2被覆電極 | H2 耐熱裸電極タイプ | C3 被覆ワイヤタイプ |
|---|---|---|---|
| 材質 | 外被PFA(内部電極SUS316L) | SUS304 | 被覆ワイヤ ETFE+SUS304 |
| 絶縁物材質 | PTFE | PTFE | ポリアセタール |
| 許容温度 | -10℃～+150℃ （高温仕様タイプもございます） | -10～200℃ | -10～80℃ （高温仕様タイプもございます） |
| 許容圧力 | 2MPa （常温） ※標準仕様品 | 2MPa （常温） ※標準仕様品 | 2MPa （常温） ※標準仕様品 |
| 保護等級 | IP68 | IP68 | IP68 |
| L寸法 | 最長3700mm | 最長3700mm | 最長10ｍ |
| オプション | 結露対策、高温仕様 | 結露対策 | 結露対策、高温仕様 |
接続部
| 型式 | H2被覆電極 | H2 耐熱裸電極タイプ | C3 被覆ワイヤタイプ |
|---|---|---|---|
| 寸法 | ネジ込み：R3／4 、フランジ：JIS5K25AFF | ネジ込み：R3／4 、フランジ：JIS5K25AFF | フランジ：JIS5K50A |
| 材質 | SUS304 | SUS304 | SUS304 |
| オプション | 材質変更、接続部変更(各種フランジ、ネジ込み) | 接続部変更(各種フランジ・ネジ込み)、材質変更 | 接続部変更(各種フランジ・ネジ込み)、材質変更 |
動画
（1）動画で＜界面計測＞を実演しています
（2）動画で＜粉体計測＞を実演しています
（3）動画で＜静電容量式レベル計の動作原理＞を解説しています
（2）動画で＜粉体計測＞を実演しています
（3）動画で＜静電容量式レベル計の動作原理＞を解説しています
