連続タイプ
MHL-33 タイプ

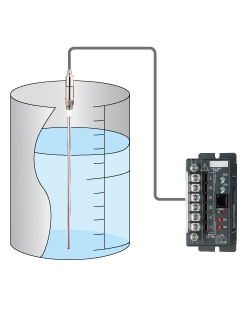

高精度と小型化を実現した静電容量式液面計
小型タンクの液面計測に最適


・数リットル程度の小型容器・小型タンクに最適な連続液面計です。
・高い洗浄性と耐食性を実現し、過酷な条件にも対応します。
・粘性液体や界面の計測も可能です。
・不感帯が無く、センサ全体での計測が可能です。

■ペットボトルサイズ(数リットル程度)の容器にも対応します。
■本質安全防爆タイプは、MAEシリーズをご覧ください。
■簡単な初期設定(ワンタッチ押しボタン)で使用可能です。


取り付けスペースが小さい超小型タンクに最適なG1タイプと高温・高圧に対応するH2タイプなどのラインアップを用意しています。

 外形図(PDFファイルを開く)

本製品について問い合わせ

カタログダウンロード

  • 製品の特長
  • 用途・実績
  • 標準仕様

特長

1. コンパクト化を実現
小型化を実現し、取付スペースをとりません。(アンプ部は別置)

2. 過酷な環境にも対応
高温、低温、高圧などの苛酷な条件にも対応します。

3. 高い洗浄性と耐蝕性を実現
電極部にはフッ素樹脂を採用し、高い洗浄性と耐食性を実現しました。

4. 特殊仕様にも対応
お客様のタンクや仕様に合わせてセンサ部を製作することが可能です。




⇒ 本製品のお問い合わせは、こちら
⇒ 仕様確認シート(お見積もり用フォーム)は、こちら
⇒ 本製品の貸出機をご希望の場合は、こちら

用途
 残量計測(レベルメータ・レベル計)
測定物
 液体  / 粘性液体  / 粉粒体  / 界面  / 泡
詳細測定物
 水道水、蒸留水  / アルコール  / 純水、超純水  / 腐食性液体  / 薬液(酸・アルカリ)  / 洗浄液  / 油(非防爆) 作業油  / 廃液  / 粘性液体・スラリー・スラッジ(塗料、接着剤、蜂蜜)  / 粉粒体(樹脂パウダー、樹脂ペレット、セメント、鋳物砂、小麦粉、酸化鉄粉など)  / 比重の軽い粉粒体(トナー、シリカ、フィルム、粉ミルクなど)  / 高温環境下の粉粒体(焼却灰、樹脂類など)  / 泡検出、泡無視検出  / 界面検出(油水界面など)
接触・非接触
 接触
測定方法
 静電容量式
防爆
 無し(非防爆)  / 本質安全防爆
タンクの大きさ
 小型(小型容器サイズ)
取付位置
 垂直(上から)
詳細測定環境
 高温・高圧  / 波立ちのある液体  / 液体の流れがある場合  / 原料レベル制御  / 上下水道の水位監視
アンプ部
電源AC/DC 20~250V
消費電力1.5W(DC24V) 、2.5VA(AC100V)、3.5VA(AC200V)
動作周囲温度-25℃~+60℃
出力電流出力 DC4~20mA (負荷抵抗500Ω以下)
測定精度フルスケールに対して±1%以内(アンプ部単体)
応答速度(ディレイ)約0.04~18秒可変
保護等級IP20
重量約300g(アンプ部のみ、電極・ケーブル含まず)
専用ケーブル長2m、3m、5m、10m(ECX-2.5C-2VSV 2軸同軸ケーブル)
オプションRS-485通信、ハンディモニタ(10種設定機能)
センサ部
型式G1 小型ペンシルタイプH2 被覆電極タイプ
材質外被PFA(内部電極 SUS304)外被PFA(内部電極 SUS316L)
絶縁物材質ポリアセタールPTFE
許容温度-10℃~+80℃-10℃~+150℃
許容圧力0.1MPa2MPa
保護等級非防水非防水
L寸法最長1000mm(条件による)最長3700mm
オプション結露対策結露対策
接続部
寸法R1/4 (要望により変更可能です)JIS5K25A
材質SUS304 (要望により変更可能ですSUS304
オプション接続部変更(各種フランジ・ネジ込み)
動画
(1)動画で<小型容器の残量計測>を実演しています



(2)動画で<静電容量式レベル計の動作原理>を解説しています
