製品紹介 -product-

レベル計(連続タイプ)

​静電容量式

  • 液体
  • 粘液
  • 粉粒
  • 塊体
  • 界面
連続タイプ

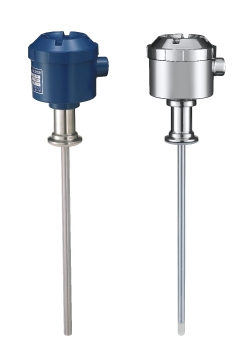

MHL-S1 タイプ
サニタリープロセス専用機として
高い安全性と信頼性を実現(CIP/SIP対応)


・食品・医薬品・化粧品プロセスに最適な連続レベル計です。
・サニタリープロセスに必要とされる衛生的安全性に配慮した製品です。
・洗浄性と耐薬品性に優れ、多くのフィールドでご利用頂けます。
・ALLステンレスケースもご用意しています(オプション)。

■飲料水、蒸留水、熱水、冷水などの液面計測に最適です。
■乳製品、食用油、チョコレート、薬液、アルコールなどにも対応します。
■簡単な初期設定(ワンタッチ押しボタン)で使用可能です。
■一体型・DC24V電源は、CEマークに対応しています。


センサ部はヘルールガスケットと一体になったPFAチューブに完全に覆われ、複数の部品による結合部がありません。 接合部浸透による液残りや合わせ溝の僅かな異物の詰まり等も防ぎます。

 外形図(PDFファイルを開く)

本製品について問い合わせ

カタログダウンロード

  • 製品の特長
  • 用途・実績
  • 標準仕様
特徴
センサ部は機械的なシール部がなく、液残りも生じません

特長

1. CIP、SIP対応
耐熱150℃、耐圧0.5MPaを実現し、サニタリープロセスのCIP・SIPに対応します。

2. サニタリー性を追求
サニタリー対応構造により、液残りや溝の僅かな異物の詰まり等を防ぎ、これが原因となる衛生的汚染や着香の問題を解消します。

3. 耐薬品性と食品衛生法適合材料
酸やアルカリ洗浄に耐えられる、接液部オール PFA(フッ素樹脂)です。また、接液部(PFA)は食品衛生法適合材料を使用しています。

4. 耐久性
過酷な環境で作動するセンサ構造と様々な現場環境に適合する安心防水ケーシング(IP68)。ALL-SUSケースタイプは洗浄現場での丸洗いなど過酷な洗浄にも対応。

5. フリー電源を採用
AC/DC20~250V のフリー電源を採用しているため世界各国で使用できます。

6. CEマーク取得製品
一体型・DC24V電源使用時の場合は、CEマークを取得しています。
※CE非対応品もありますので、CE対応品をお求めの場合はその旨ご指定下さい。

オプション(ALLステンレスケースもご用意しています)

塗装剥げの心配が無く、丸洗い洗浄や蒸気が充満している現場も対応可能。




⇒ 本製品のお問い合わせは、こちら
⇒ 仕様確認シート(お見積もり用フォーム)は、こちら
⇒ 本製品の貸出機をご希望の場合は、こちら

用途
 残量計測(レベルメータ・レベル計)
測定物
 液体  / 粘性液体  / 界面  / 泡
詳細測定物
 水道水、蒸留水  / アルコール  / 純水、超純水  / 腐食性液体  / 薬液(酸・アルカリ)  / 洗浄液  / 油(非防爆) 作業油  / 廃液  / 粘性液体・スラリー・スラッジ(塗料、接着剤、蜂蜜)  / 泡検出、泡無視検出  / 界面検出(油水界面など)
接触・非接触
 接触
測定方法
 静電容量式
防爆
 無し(非防爆)
タンクの大きさ
 中型(ドラム缶サイズ)
取付位置
 垂直(上から)
詳細測定環境
 波立ちのある液体  / 液体の流れがある場合  / 原料レベル制御  / 食品プロセスでのCIP工程上液体の判定検出
アンプ部
電源AC/DC 20~250V
消費電力1.5W(DC24V)、2.5VA(AC100V)、3.5VA(AC200V)
動作周囲温度-25℃~+60℃
出力電流出力 DC4~20mA (負荷抵抗500Ω)
測定精度フルスケールに対して±1%以内(アンプ部単体)
応答速度(ディレイ)約0.04~18秒可変
ケース材質ADC12
配線口G1/2
重量一体型:約800g(ヘッド部のみ、電極含まず)、分離型:約300g(アンプ部のみ、電極ケーブル含まず)
オプションRS-485通信、ハンディモニタ(10種設定機能)
センサ部
材質外被PFA( 内部電極SUS316L)
絶縁物材質PTFE
許容温度-10~+150℃
許容圧力0.5MPa
保護等級IP68
L寸法最長3700mm
オプション結露対策、アンプ分離型、耐熱仕様、アンプケースSUS製
接続部
寸法IDF/ISO 1S・1.5Sヘルール (ご要望により変更可能です)
材質SUS316L
