静電容量式
連続タイプ
MAE シリーズ
本質安全防爆対応の高精度レベル計
様々な測定物と過酷な環境にも対応
・液体・スラリー・腐食性液体・粉粒体・界面・泡の計測に最適です。
・高温、低温、高圧、真空など過酷な環境でも使用できます。
・付着、波立ちなど、フロート式や超音波式などの問題点を解消します。
・ほとんどの測定物に対応し、従来の静電容量式の欠点も解消しました。
■防爆規格ExiaⅡCT5に整合した本質安全防爆型レベル計です。
■界面計測・泡計測について、下記に動画でも紹介しています。
■簡単な初期設定(ワンタッチ押しボタン)で使用可能です。
腐食性液体対応の「チュービング型」、最長10m対応の「ワイヤー型」など様々な仕様を用意しています。※詳しくは「外形図」をご覧下さい。
- 製品の特長
- 用途・実績
- 標準仕様
特長
1. 高精度最新回路の採用により、高精度・高分解能を実現し、微小レベル変化も計測します。
また、液体や粉粒体などの付着を補正する回路を採用しています。
2. IEC国際規格に整合した本質安全防爆対応
最新の防爆規格ExiaⅡCT5を取得済みです。
3. 過酷な環境にも対応
高温や高圧など過酷な環境にも安定した計測が可能です。
4. 簡単な調整機能
押しボタンによる、ゼロ調整やスパン調整などの初期設定が簡単です。
5. 現場の条件に対応する様々な機能を搭載
ディレイ設定機能により、応答速度が調整できます。
AC/DC20~250Vのフリー電源を採用しているため世界各国で使用できます。

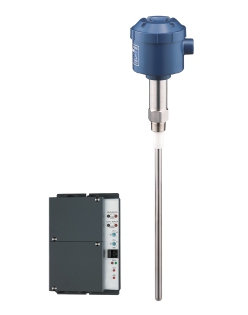

6. センサ部とバリア部の2点のみシンプルな構成で使用可能
分離型はセンサ部・アンプ部・バリア部の3点構成になります。
ユニット構成
ユニット構成は「センサ部」と「バリア部」と接続して使用します。センサ部はアンプ内蔵の「一体型」とアンプ別置の「分離型」がございます。※詳しくは「外形図」をご覧下さい。
調整機能
従来機種の初期設定の不便さを解消しました。ワンタッチ押しボタンによって、簡単な初期設定が行えます。実液が100%でない、途中の2点間の設定が可能です。
用途 |
---|
残量計測(レベルメータ・レベル計) |
測定物 |
液体 / 粘性液体 / 粉粒体 / 塊体 / 界面 / 泡 |
詳細測定物 |
水道水、蒸留水 / アルコール / 純水、超純水 / 腐食性液体 / 薬液(酸・アルカリ) / 洗浄液 / 油(非防爆) 作業油 / 油(防爆) 燃料タンク、灯油 / 廃液 / 粘性液体・スラリー・スラッジ(塗料、接着剤、蜂蜜) / 粉粒体(樹脂パウダー、樹脂ペレット、セメント、鋳物砂、小麦粉、酸化鉄粉など) / 比重の軽い粉粒体(トナー、シリカ、フィルム、粉ミルクなど) / 高温環境下の粉粒体(焼却灰、樹脂類など) / 塊体(岩、石、砂利など) / 液化ガス(液化窒素、液化水素、LNG、LPGなど) / 泡検出、泡無視検出 / 界面検出(油水界面など) |
接触・非接触 |
接触 |
測定方法 |
静電容量式 |
防爆 |
本質安全防爆 |
タンクの大きさ |
小型(小型容器サイズ) / 中型(ドラム缶サイズ) / 大型(貯水・貯蔵タンクサイズ) |
取付位置 |
垂直(上から) |
詳細測定環境 |
高温・高圧 / 波立ちのある液体 / 液体の流れがある場合 / 液体でタンク深さが長い場合 / 中型・大型タンクの粉粒体の計測 / 原料レベル制御 / 地下ピット / ボイラー・高温・高圧タンク / 温度、圧力などの厳しい環境や保守・点検が困難な場所 |
アンプ部
型式 | MAE-13(アンプ一体型) | MAE-33(アンプ分離) |
---|---|---|
電源 | AC/DC 20~250V | AC/DC 20~250V |
消費電力 | 2.5W(DC24V)、4VA(AC100V)、5VA(AC250V) | 2.5W(DC24V)、4VA(AC100V)、5VA(AC250V) |
動作周囲温度 | -25℃~+40℃(バリア部-25℃~+60℃) | -25℃~+40℃(バリア部-25℃~+60℃) |
出力 | DC4~20mA | DC4~20mA |
測定精度 | ±1% | ±1% |
測定範囲 | 0~1000pF、他(アンプの種類による) | 0~1000pF、他(アンプの種類による) |
応答速度(ディレイ) | 約0.03~30秒可変 | 約0.03~30秒可変 |
保護等級 | IP68相当(バリア部IP20相当) | IP20相当(バリア部IP20相当) |
配線口 | G1/2 | |
重量 | 約600g(バリア部) | 約600g(バリア部) |
専用ケーブル長 | 2m、3m、5m、10m(ECX-2.5C-2VSV) | |
防爆規格 | 本質安全防爆 ExiaⅡCT5 | 本質安全防爆 ExiaⅡCT5 |
オプション | RS-485通信、ハンディモニタ | RS-485通信、ハンディモニタ |
センサ部
型式 | H2 被覆電極タイプ | H2 耐熱裸電極タイプ | C3 被覆ワイヤタイプ |
---|---|---|---|
材質 | 外被PFA(内部電極SUS316L) | SUS304 | 被覆ワイヤ ETFE+SUS304 |
絶縁物材質 | PTFE | PTFE | ポリアセタール |
許容温度 | -10~150℃ (高温仕様タイプもございます) | -10~200℃ | -10~80℃ (高温仕様タイプもございます) |
許容圧力 | 2MPa (常温) ※標準仕様品 | 2MPa (常温) ※標準仕様品 | 2MPa (常温) ※標準仕様品 |
保護等級 | IP68 | IP68 | IP68 |
L寸法 | 最長3700mm | 最長3700mm | 最長10m |
オプション | 結露対策、高温仕様 | 結露対策 | 結露対策、高温仕様 |
接続部
型式 | H2 被覆電極タイプ | H2 耐熱裸電極タイプ | C3 被覆ワイヤタイプ |
---|---|---|---|
寸法 | ネジ込み:R3/4 、フランジ:JIS5K25AFF | ネジ込み:R3/4 、フランジ:JIS5K25AFF | フランジ:JIS5K50A |
材質 | SUS304 | SUS304 | SUS304 |
オプション | 材質変更、接続部変更(各種フランジ・ネジ込み) | 接続部変更(各種フランジ・ネジ込み)、材質変更 | 接続部変更(各種フランジ・ネジ込み)、材質変更 |
動画
(1)動画で<界面計測>を実演しています
(2)動画で<泡>を実演しています
(3)動画で<静電容量式レベル計の動作原理>を解説しています
(2)動画で<泡>を実演しています
(3)動画で<静電容量式レベル計の動作原理>を解説しています
