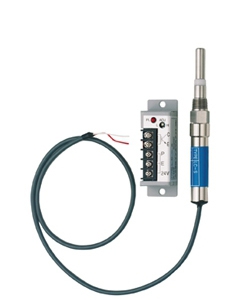

LC-S タイプ
静電容量の原理により液体検知する
小型液体用レベルセンサ
小型で扱いやすい液面センサ
機器装置組み込み用に最適
- 製品の特長
- 用途・実績
- 標準仕様
用途・実績
| 用途 | 残量検出(レベルスイッチ) |
|---|---|
| 測定物 | 液体 |
| 詳細測定物 | 水道水、蒸留水 ／ アルコール ／ 純水、超純水 ／ 薬液（酸・アルカリ） ／ 洗浄液 ／ 油（非防爆） 作業油 ／ 廃液 ／ 粘性液体・スラリー・スラッジ（塗料、接着剤、蜂蜜） |
| 接触・非接触 | 接触 |
| 測定方法 | 静電容量式 |
| 防爆 | 無し（非防爆） |
| タンクの大きさ | 小型（小型容器サイズ） |
| 取付位置 | 垂直（上から） ／ 水平（横から） ／ 斜め（横から） ／ 下から |
| 詳細測定環境 | 配管取付 ／ 原料レベル制御 ／ 上下水道の水位監視 |
標準仕様
アンプ部
| 電源 | DC24Ｖ |
|---|---|
| 動作周囲温度 | －5℃～+60℃ |
| 出力 | 形式：オープンコレクター無接点出力・出力トランジスタの最大定格、容量：コレクタ電流（Ic） 10mA・コレクタ、エミッタ間電圧（Vceo） 35V・コレクタ損失（Pc） 150mW |
| 最高検出感度 | 0.7PF |
| ケース材質 | BS |
センサ部
| 材質 | SUS316L |
|---|---|
| 絶縁物材質 | ジュラコン |
| 許容温度 | -0℃～+60℃ （結露の無いこと） |
| 許容圧力 | 水圧2MPa （常温） |
| L寸法 | 40mm |
