FPC シリーズ
耐薬品、耐腐蝕に対応した小型タンク用
低コストを実現したフロート式液面計
・腐蝕性の液体にも対応する小型フロート式液面計です。
・液面の連続レベルを低コストで計測できます。
・被測定物の電気的な物性変化にも対応します。
■電圧出力型はCE規格に対応しています。
■温度センサ内蔵仕様もご用意しています。
耐薬品、耐腐蝕に優れ、耐熱100℃を実現しました。シンプル設計の廉価版フロート式液面計です。
- 製品の特長
- 用途・実績
- 標準仕様
製品の特長
特長

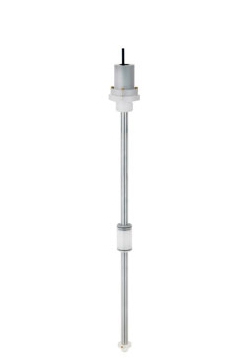

1. 連続タイプとしては超小型の機構とフロートを採用
比重の軽いPPを使用した超小型フロートとG1Bネジを採用しています。小型タンクに最適です。
2. 過酷なタンク条件に耐える安心設計
防水ハウジング(保護等級IP65)、耐熱100℃など様々な使用条件に対応します。
3. ダイレクトに液面を出力
一体型の小型アンプで、安価で配線も容易です。ダイレクトに液面レベルを出力します。
4. CEマーキング(電圧出力型)
CE規格に適合している信頼性の高い製品です。オプションでRoHSにも対応します。
5. 温度センサ内蔵仕様もご用意しています
温度センサ内蔵仕様では「液面レベル」と「温度」の両方を計測することが可能です。下記の動画をご参照ください。
用途・実績
用途 | 残量計測(レベルメータ・レベル計) |
---|---|
測定物 | 液体 |
詳細測定物 | 水道水、蒸留水 / アルコール / 純水、超純水 / 腐食性液体 / 薬液(酸・アルカリ) / 洗浄液 / 油(非防爆) 作業油 / 廃液 |
接触・非接触 | 接触 |
測定方法 | フロート式 |
防爆 | 無し(非防爆) |
タンクの大きさ | 小型(小型容器サイズ) |
取付位置 | 垂直(上から) |
詳細測定環境 | 原料レベル制御 / 幅広い液体(液体の種類が変化したり、液体の電気的な物性が変化したりしても計測可能) / 上下水道の水位監視 |
標準仕様
アンプ部
型式 | FPC-12N1(電圧出力タイプ) | FPC-14N1(電流出力タイプ) |
---|---|---|
電源 | DC 24V±10% | DC 11~27V |
消費電力 | 0.24W以下 | 0.24W以下 |
動作周囲温度 | 0℃~+60℃ | 0℃~+60℃ |
出力 | 3線式 DC0~10V(min2kΩ) | 2線式 DC4~20mA( 回路電圧10V) |
測定精度 | ±8mm | ±8mm |
応答速度(ディレイ) | 0.5秒以内 | 0.5秒以内 |
重量 | 約350g | 約350g |
その他 | CE対応 |
接続部
寸法 | G1B | G1B |
---|---|---|
材質 | PP | PP |
フロート
外径寸法 | Φ29×H52 | Φ29×H52 |
---|---|---|
材質 | PP | PP |
測定可能液比重 | 0.75以上 | 0.75以上 |
ステム
外径寸法 | Φ15mm | Φ15mm |
---|---|---|
材質 | PFA(内部SUS316L) | PFA(内部SUS316L) |
L寸法(max) | 最大 470mm ※使用環境により短くなる事があります。実際の最大寸法は、弊社営業担当までお問い合わせ下さい。 | 最大 470mm ※使用環境により短くなる事があります。実際の最大寸法は、弊社営業担当までお問い合わせ下さい。 |
フロートその他
許容温度 | -10℃~+100℃ | -10℃~+100℃ |
---|---|---|
検出ピッチ | 最大 8mm | 最大 8mm |
不感帯 | 比重1.0の場合、ステム先端41+-3mmとリート線側16mm | 比重1.0の場合、ステム先端41+-3mmとリート線側16mm |
許容圧力 | 大気圧 | 大気圧 |
保護等級 | IP65 | IP65 |
オプション | RoHS指令、防水コネクタ、温度センサー内蔵仕様、高温仕様(アンプ部100℃) | RoHS指令、防水コネクタ、温度センサー内蔵仕様、高温仕様(アンプ部100℃) |
動画
(1)動画で<フロート式レベル計の動作原理>を解説します
(2)温度センサ内蔵仕様は「液面レベル」と「温度」の2種類の計測が可能です
(2)温度センサ内蔵仕様は「液面レベル」と「温度」の2種類の計測が可能です
