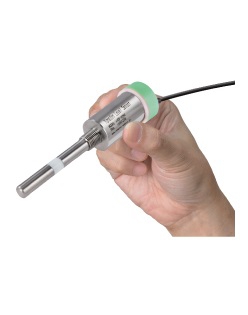

YDP シリーズ
液体などの様々な測定物に対応する
カスタマイズ可能な汎用小型レベルスイッチ
・一般的な液体から粘性液体まで様々な液体を検出可能です。
・液体の付着に対応。界面検出も可能。
・アンプ内蔵の一体型ボディで、小型装置への組込み用として最適です。
・ペットボトルサイズの容器にも対応します。

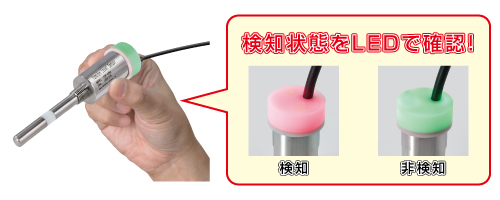

■LEDランプで「検知状態が一目」で確認可能
■仕様に合わせて電極長の変更が可能
■PCモニタを接続して検出状態を確認可能
食品・医薬用のサニタリータイプ、カスタマイズ仕様もご用意しています。
- 製品の特長
- 用途・実績
- 標準仕様
製品の特長
特長
1. 超小型の省スペースタイプと高い防水性
アンプユニットを内蔵しており、小型装置組込み用として最適です。IP67を実現し、防塵防水、屋外の使用にも対応します。
2. 広い電源範囲、低消費電力、NPN/PNP出力対応
DC8～28V対応。消費電流30mA以下。NPN/PNP出力対応。
3. 付着にも対応
付着キャンセル機能を搭載し、粘性液体やスラリーでも安定した動作を実現します。
4. ワンタッチ調整（設定ボタン）
簡単に押しボタンで測定物に応じた感度を設定できます。小型容器（小型タンク）内に測定物が入っている状態でも設定が可能です。
5. 動作表示機能付
動作状態をLEDで確認できます。キャップ全体がLED表示で検知状態が「一目」で分かります。
ラインナップ
食品・医薬用のサニタリータイプもご用意しています。
用途・実績
| 用途 | 残量検出(レベルスイッチ) |
|---|---|
| 測定物 | 液体 ／ 粘性液体 ／ 界面 |
| 詳細測定物 | 水道水、蒸留水 ／ アルコール ／ 純水、超純水 ／ 洗浄液 ／ 廃液 ／ 粘性液体・スラリー・スラッジ（塗料、接着剤、蜂蜜） ／ 導電性が強く付着が多い物質 （汚泥、し尿、海水、醤油、苛性ソーダ、カーボン、味噌、シャンプーなど） ／ 泡検出、泡無視検出 ／ 界面検出（油水界面など） |
| 接触・非接触 | 接触 |
| 測定方法 | 静電容量式 |
| 防爆 | 無し（非防爆） |
| タンクの大きさ | 小型（小型容器サイズ） |
| 取付位置 | 垂直（上から） ／ 水平（横から） ／ 斜め（横から） ／ 下から |
| 詳細測定環境 | 配管取付 ／ 液体の流れがある場合 ／ ビル・マンション等の高架水槽への給水制御及び排水槽の排水制御 ／ 原料レベル制御 ／ 食品プロセスでのCIP工程上液体の判定検出 ／ 温度、圧力などの厳しい環境や保守・点検が困難な場所 ／ 上下水道の水位監視 |
標準仕様
アンプ部
| 型式 | YDP-22N1 |
|---|---|
| 電源 | DC8～28V |
| 消費電力 | 消費電流 30ｍA以下 |
| 動作周囲温度 | -10℃～+50℃ |
| 出力 | NPN出力またはPNP出力（配線による切替可） MAX 30V、40mA（接触抵抗2Ω以下） |
| ケース材質 | SUS304 |
| 保護等級 | IP67 |
| 配線ケーブル | 2000mm（AGW25, 外径φ3.3） |
| オプション | ノーマルクローズ、ケーブル延長、寸法変更 |
センサ部
| 型式 | YDP-22N1 |
|---|---|
| 材質 | 本体：SUS304、検出部：SUS304、PTFE |
| 許容温度 | -10℃～+100℃ |
| 許容圧力 | -0.08～1.0MPa |
| 保護等級 | IP67 |
| L寸法 | 65mm |
接続部
| 型式 | YDP-22N1 |
|---|---|
| 寸法 | R1／4 |
| 材質 | SUS304 |
動画
※動画で付着キャンセル機能を実演しています
