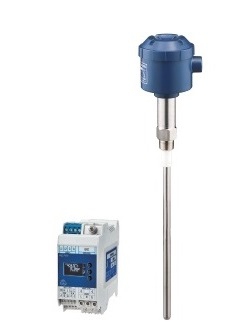

MBE シリーズ
本質安全防爆対応の高精度レベル計
ディスプレイ付、2線式化、4点の接点出力付
・液体・スラリー・腐食性液体・粉粒体・界面の計測に最適です。
・付着、波立ちなど、フロート式や超音波式などの問題点を解消します。
・ほとんどの測定物に対応し、従来の静電容量式の欠点も解消しました。
■バリアの小型化、2線式化、4接点出力などの機能を搭載。
■防爆規格ExiaⅡBT4Ga、ExiaⅡBT3Ga（高温仕様）整合。
■簡単な初期設定（ワンタッチ押しボタン）で使用可能です。
腐食性液体対応の「チュービング型」、最長10ｍ対応の「ワイヤー型」など様々な仕様を用意しています。※詳しくは「外形図」をご覧下さい。
- 製品の特長
- 用途・実績
- 標準仕様
製品の特長
特長
1. 高精度計測・防爆にも対応
・最新回路の採用により、高精度・高分解能を実現し、微小レベル変化も計測します。
また、液体や粉粒体などの付着を補正する回路を採用しています。
・国内防爆（TIIS：本質安全防爆）ExiaⅡBT4Ga、ExiaⅡBT3Ga（高温仕様）を取得しています。
2. 過酷な環境にも対応
・高温や高圧など現場の過酷な環境にも安定した計測が可能です。

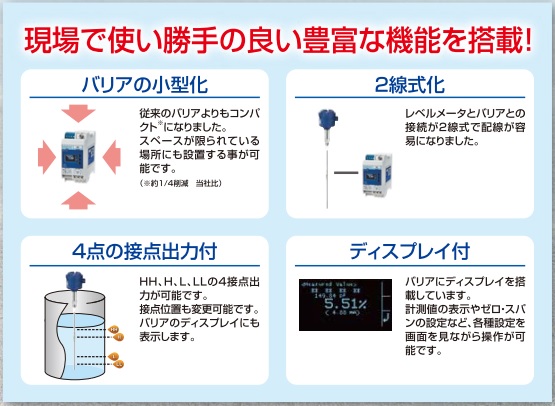

3. 現場で便利な様々な機能を搭載
・バリアの小型化：従来製品に比べて、バリアの小型化を実現。
・2線式：センサ部とバリア部との接続が2線式で配線が容易です。
・バリア部にディスプレイを搭載：計測値の表示やゼロ・スパン設定など操作可能です。
・ディレイ設定機能により、応答速度が調整できます。
4. 4点の接点位置を自由に設定・変更可能
・測定値の中の任意のポイントや動作方向（上昇ON、下降ONなど）を自由に設定・変更可能です。
・上限・下限等の警報にも使用可能です。
5. 簡単な調整機能
・押しボタンによる、ゼロ調整やスパン調整などの初期設定が簡単です。
・ディスプレイを見ながら適切な調整が可能。
ユニット構成
ユニット構成は「センサ部」と「バリア部」と接続して使用します。
※詳しくは「外形図」をご覧下さい。
調整機能
従来機種の初期設定の不便さを解消しました。ワンタッチ押しボタンによって、簡単な初期設定が行えます。
実液が100％でない、途中の2点間の設定が可能です。
用途・実績
| 用途 | 残量計測(レベルメータ・レベル計) |
|---|---|
| 測定物 | 液体 ／ 粘性液体 ／ 粉粒体 ／ 塊体 ／ 界面 |
| 詳細測定物 | 水道水、蒸留水 ／ アルコール ／ 純水、超純水 ／ 腐食性液体 ／ 薬液（酸・アルカリ） ／ 洗浄液 ／ 油（非防爆） 作業油 ／ 油（防爆） 燃料タンク、灯油 ／ 廃液 ／ 粘性液体・スラリー・スラッジ（塗料、接着剤、蜂蜜） ／ 粉粒体（樹脂パウダー、樹脂ペレット、セメント、鋳物砂、小麦粉、酸化鉄粉など） ／ 比重の軽い粉粒体（トナー、シリカ、フィルム、粉ミルクなど） ／ 高温環境下の粉粒体（焼却灰、樹脂類など） ／ 塊体（岩、石、砂利など） ／ 界面検出（油水界面など） |
| 接触・非接触 | 接触 |
| 測定方法 | 静電容量式 |
| 防爆 | 本質安全防爆 |
| タンクの大きさ | 小型（小型容器サイズ） ／ 中型（ドラム缶サイズ） ／ 大型（貯水・貯蔵タンクサイズ） |
| 取付位置 | 垂直（上から） |
| 詳細測定環境 | 高温・高圧 ／ 波立ちのある液体 ／ 液体の流れがある場合 ／ 液体でタンク深さが長い場合 ／ 中型・大型タンクの粉粒体の計測 ／ 原料レベル制御 ／ 地下ピット ／ ボイラー・高温・高圧タンク |
標準仕様
アンプ部
| 型式 | MBE-13（アンプ部） | MBE-P100（バリア部） | MBE-P100（バリア部） |
|---|---|---|---|
| 電源 | DC21～60V/AC85～100V | AC85～250V | |
| 消費電力 | 5VA以下（DC24V 3.7W以下） | 7VA以下 | |
| 動作周囲温度 | -20℃～+50℃ | -10℃～+50℃ | -10℃～+50℃ |
| 出力 | DC 0～22mA（最大負荷500Ω） | DC 0～22mA（最大負荷500Ω） | |
| 測定精度 | フルスケールに対して±1％ | フルスケールに対して±1％ | |
| 測定範囲 | 20～1000pF（アンプの種類による） | ||
| 応答速度（ディレイ） | 約0.1～63秒可変 | 約0.1～63秒可変 | |
| ケース材質 | ポリアミド | ポリアミド | |
| 保護等級 | IP68相当 | IP20相当 | IP20相当 |
| 配線口 | G1/2 | ||
| 重量 | 約265g | 約265g | |
| 防爆規格 | 本質安全防爆 ExiaⅡBT4Ga、ExiaⅡBT3Ga（高温仕様） | 本質安全防爆 ExiaⅡBT4Ga、ExiaⅡBT3Ga（高温仕様） | |
| オプション | RS-485通信、電源入力DC4～20mA、線形補正、温度補正 | RS-485通信、電源入力DC4～20mA、線形補正、温度補正 |
センサ部
| 型式 | H2 被覆電極タイプ | H2 耐熱被覆電極タイプ |
|---|---|---|
| 材質 | 外被PFA(内部電極SUS316L) | 外被PFA(内部電極SUS316L) |
| 絶縁物材質 | PTFE | PTFE |
| 許容温度 | -40℃～70℃ | -50℃～180℃ |
| 許容圧力 | 2MPa （常温） ※標準仕様品 | 2MPa （常温） ※標準仕様品 |
| 保護等級 | IP68 | IP68 |
| L寸法 | 最長3700mm | 最長3700mm |
| オプション | 結露対策 | 結露対策 |
接続部
| 型式 | H2 被覆電極タイプ | H2 耐熱被覆電極タイプ |
|---|---|---|
| 寸法 | ネジ込み：R3／4 、フランジ：JIS5K25AFF | ネジ込み：R3／4 、フランジ：JIS5K25AFF |
| 材質 | SUS304 | SUS304 |
| オプション | 接続部変更(各種フランジ・ネジ込み) | 接続部変更(各種フランジ・ネジ込み) |
動画
（1）動画で＜界面計測＞を実演しています
（2）動画で＜静電容量式レベル計の動作原理＞を解説します
