レベル計は、測定物の残量を計測するという意味ではレベルスイッチと似ていますが、レベルスイッチが測定物の有無をポイント検出するのに対し、レベル計は残量レベルを連続値（パーセント）で計測します。

レベル計はタンクの上部に設置することが多く、レベルスイッチよりも高価な半面、高精度の残量管理が可能になります。

静電容量式レベル計

特長

様々な測定物が計測でき、高温、高圧など過酷な環境にも対応します。可動部が無く、洗浄性・耐久力に優れています。更に、当社製品は従来製品に比べ、高感度、付着対応などを実現し、様々なアプリケーションに対応します。

原理

測定物の有する固有の誘電率と空気の誘電率との差を検知して計測信号を出力します。

タイプ	製品型式	製品概要	液体	粘液	粉粒	塊体	界面
廉価タイプ	MXL	低コストで液面の連続レベル計測が可能。コンパクトで高機能・高安定性の液面計。	◯	-	-	-	◯
標準タイプ	MHL	高精度・高機能を実現。液体・粉粒体・界面の計測が可能。液体付着にも対応。CE	◯	◯	◯	◯	◯
小型タイプ	MHL-33	数リットル程度の小型容器や小型タンクに最適。過酷な条件にも対応。小型	◯	◯	◯	-	◯
サニタリータイプ	MHL-S1	食品・医療に最適なサニタリー専用のレベル計。CIP・SIPに対応。 CE	◯	◯	-	-	◯
防爆タイプ	MAE	本質安全防爆対応。高精度アンプにより、様々な物質の計測が可能。防爆小型	◯	◯	◯	◯	◯
超小型タイプ	CGL	乾電池・試験管サイズの容器で微小容量変化のレベル計測が可能。超小型	◯	-	◯	-	◯
小型・温度補正タイプ	CGL-W	温度補正と４接点出力に対応。小型容器で微小容量変化のレベル計測が可能。超小型	◯	-	◯	-	◯
表示器付タイプ	MDL	有機ELディスプレイ搭載。連続指示出力と合わせて４接点出力が可能。	◯	◯	◯	◯	◯
標準タイプ	LB／DB	可動部が無く高寿命。広い範囲で安定したレベル計。液面計測、粉面計測が可能。防爆	◯	◯	◯	◯	◯

用途例

各種タンクの液体、粉粒体のレベル計測、液体の界面計測及び泡の計測
導電性、絶縁性の液体、誘電率の小さい絶縁性の液体、半導電性の液体
各種油液、各種薬液（酸/アルカリ）、各種洗浄液体、水道水、純水、蒸留水、アルコールなど
食品・医薬品の原料レベル、化学薬品タンクのレベル制御など
ボイラー、高温・高圧タンク、各種薬液タンク、地下ピット、重油タンクなど

ページトップへ戻る

フロート式レベル計

特長

幅広い液体に対応し、液体の電気的特性の変化も対応。更に、不感帯を大幅に縮小し、様々な機能を標準装備しています。粘性の高い液体やごみが含まれている液体、過酷な環境である高圧等の場所では使用できません。

原理

浮力の原理を利用し、フロート（浮き）の上下を計測することによって計測信号を出力します。

タイプ	製品型式	製品概要	液体	粘液	粉粒	塊体	界面
SUSタイプ	FXL	小型化と多機能を実現した液面計。幅広い測定物や電気的な物性変化にも対応。	◯	-	-	-	-
樹脂タイプ	FPL	耐蝕性に優れ、腐食性液体や各種薬液などに最適。過酷な条件下の計測が可能。	◯	-	-	-	-
SUS小型タイプ	FXL-33	小型容器や小型タンクに最適。厳しい環境や保守・点検に難がある場合にも対応。小型	◯	-	-	-	-
樹脂小型タイプ	FPC	小型タンクの連続レベルを低コストで計測する液面計。耐腐蝕性にも対応。CE小型	◯	-	-	-	-
SUS耐圧防爆タイプ	FXD	耐圧防爆レベル計。幅広い測定物に対応し、電気的な物性変化にも対応。防爆	◯	-	-	-	-
マグネット式液面計	MC-50	レベルゲージ内の液面位置を赤色で表示。様々なバリエーションを用意。	◯	-	-	-	-
レベルゲージタイプ	FXL/FXD	非接触でレベルゲージ内の液面を計測。非防爆・耐圧防爆の2タイプを用意。防爆	◯	-	-	-	-

用途例

幅広い種類の液体の計測
液体の種類、液体の電気的な物性が変化する環境。
各種原料タンク、地下ピット。

ページトップへ戻る

超音波式レベル計

特長

非接触で様々な測定物が計測可能です。液種が変わっても問題なく、取り扱いが容易です。短いレンジから中・長距離のレンジまで対応します。また、使いやすい調整機能で最適な現場調整を行うことが出来ます。

原理

超音波を発信し、液面で反射した超音波を受信し、送信と受信の時間差を計測信号に変換して出力します。

タイプ	製品型式	製品概要	液体	粘液	粉粒	塊体	界面
小型廉価タイプ	YU-05B／03B	コンパクト・樹脂一体型。薬品、腐蝕性液体などさまざまな液体に対応。CE小型	◯	◯	◯	-	-
中・長距離タイプ	YU-45	12m/20ｍの中・長距離用。現場調整が簡単で外部ノイズや干渉に対応する非接触レベル計。	◯	◯	◯	-	-
超小型タイプ	YU-11／15	超小型で耐薬品に対応。不感帯が短く、小型タンクや近距離計測に最適。CE超小型	◯	-	-	-	-
沈殿物計測タイプ	YU-L20	沈殿槽の沈殿物の界面検出が可能。水中の沈殿物を液体を無視して計測可能。	-	-	-	-	沈殿
防爆タイプ	ULM	本質安全防爆対応。小型で簡単に設定できるレベル計。防爆CE小型	◯	◯	◯	-	-

用途例

液面の非接触でのレベル検出・連続レベル計測
腐食や付着等といった条件下での計測
上下水道の水位監視、廃液、薬品（酸/アルカリ）、スラリー、貯蔵タンク、サイロなど
ため池や河川の水位検知など

ページトップへ戻る

圧力式レベル計

特長

タンクの下部に取り付け、簡単な液体や環境下では手軽に使用できます。但し、液体の比重の変化に対応できません。過酷な環境下や高温や高圧では誤差が大きくなったり計測できない場合があります。

原理

タンクの下部に設置し、液体の圧力を計測して計測信号を出力します。

タイプ	製品型式	製品概要	液体	粘液	粉粒	塊体	界面
高機能タイプ	MPL	最新技術により広い測定範囲と高精度を実現。アンプ一体型のコンパクト設計。	◯	-	-	-	-
標準タイプ	PL	高い耐久性と耐蝕性を実現。比重の変動を除き、液体の性質変化の影響を受けません。	◯	-	-	-	-

用途例

比重の変動がない液体の計測
タンク上部に各種機器を取付できない場合
温泉、プール等の液面計測

ページトップへ戻る

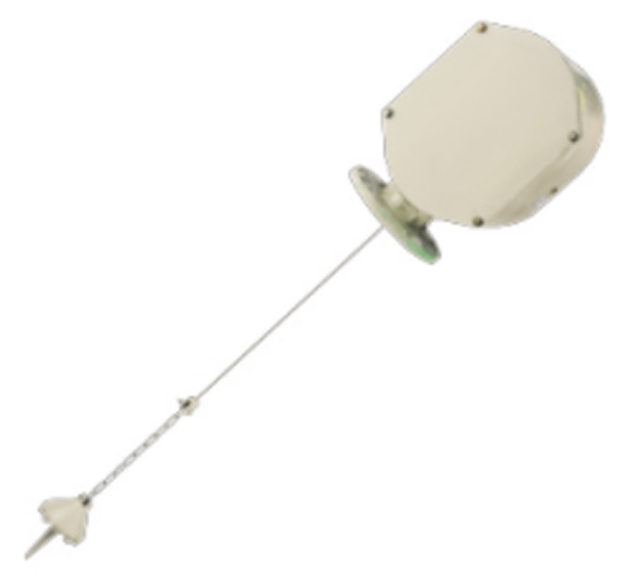

ガイドレーダ式レベル計

特長

液体から粉粒体まで過酷な環境下でも計測可能です。非接触レーダー程、初期設定が難しくありません。また、可動部がなく安定計測が可能です。

原理

マイクロ波パルスをロッド上に発信して、信号が液面に反射して戻ってくる時間を計測して出力します。

タイプ	製品型式	製品概要	液体	粘液	粉粒	塊体	界面
標準タイプ	GRLM	液体から粉粒体まで様々な物質に対応。本質安全防爆にも対応。防爆CE	◯	◯	◯	-	-

用途例

液体や粉粒体の連続レベル計測
腐食性液体や付着等の条件下での計測
廃液、薬品（酸・アルカリ）、スラリー、貯蔵タンク、サイロなど
高圧・水蒸気・ガス・液の性状変化といった環境下での残量計測

ページトップへ戻る

マイクロ波・レーダ式レベル計

特長

高温、高圧、真空などの過酷な環境下でも非接触で計測が可能です。現場環境によっては専門技術者が初期設定を行う必要があります。

原理

アンテナからレーダーを発信し液面で反射したレーダーを受信し、送受信の時間差を信号に変換して出力します。

タイプ	製品型式	製品概要	液体	粘液	粉粒	塊体	界面
標準タイプ	KRG-10	高温・高圧などの厳しい環境に対応。高周波により指向性が良く、液体に対応。防爆	◯	◯	-	-	-
微弱電波タイプ	LRG-10	高温・高圧などの厳しい環境に対応。微弱電波使用により、公共の場所で使用可能。	◯	◯	-	-	-
標準タイプ	MWLM-PR26	高温・高圧などの厳しい環境に対応。高周波により指向性が良く、粉粒体にも対応。防爆	◯	◯	◯	◯	-
廉価版タイプ	ARLM-70	小型で配線・取付・設定が容易なレーダー式レベル計。0.3～20mの液体計測に対応。	◯	◯	-	-	-

用途例

液面の非接触のレベル検出
連続レベル計測
中型及び大型タンクの液体の残量計測・腐食や付着等の条件下での計測
上下水道の水位監視、廃液、薬品（酸・アルカリ）、スラリー、貯蔵タンク、サイロなど。

ページトップへ戻る

投げ込み式水位計

特長

1m～100mまでの非圧力タンク、井戸、貯水池の水位を連続的に計測することが可能です。比重が変化したり、内部に圧力が加わる場合は計測できません。

原理

センサ先端の接液面に加わる圧力と大気圧の相対圧力を測定することで液面レベルを測定します。

タイプ	製品型式	製品概要	液体	粘液	粉粒	塊体	界面
標準タイプ	HLM-25S	1～100mまでの水（比較的綺麗な液体）の連続レベルを計測します。防爆	◯	-	-	-	-
汚泥水・排水タイプ	HLM-25C	1～100mまでの汚泥水・排水等（少し汚れた水）の連続レベルを計測します。	◯	-	-	-	-
