工場や各種設備で使用される各種装置・機器においても液体や粉粒体のレベルセンサが使用されます。装置では狭所での小型タンクや小型容器に対応するコンパクトなレベルセンサが求められます。

ヤマデン君のコメント

ヤマデン君のコメント

ヤマデンのレベルスイッチ・レベル計は、コンパクト化の実現と同時に「付着、界面、高温」などの難しいアプリケーションにも対応します。また、装置の輸出に際して、CE規格にも対応する製品群もご用意しています。

装置組込用の小型レベルスイッチ


ご要望:装置内に小型タンクがあり、今まではフロートスイッチにて液面管理を行っていましたが、時間が経つに従って、液体の中にゴミや付着物が混入する為にフロートが詰まって誤検出することがありました。ゴミや付着物があっても安定して液体を検出できる小型のレベルセンサはありますか?
また、スラリー等の粘性液体や粉粒体が検出できる小型のレベルスイッチはありませんか?




弊社の小型静電容量式レベルセンサを使用することにより、上記のアプリケーションに対応する小型容器のレベル検出が可能になります。
・フロート式では、洗浄性や付着性物質の対応に問題が有ります。
・光式では、液体の付着や液体の色の制約を受けます。
なお、測定物や装置内のタンクの形状・大きさや仕様・条件によって、選定する製品は異なります。
ご選定でお困りの際は、お気軽にご相談下さい。

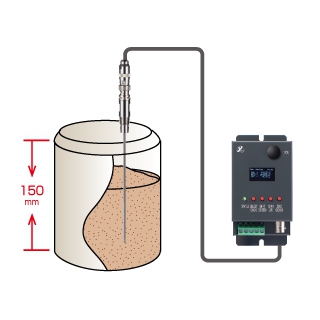

小型タンクの液面の連続レベル計測


ご要望:装置内の小型タンクの液面残量を0-100%で管理したいのですが、スラリー液を高温環境下で計測できる小型のレベル計はありますか?
・フロート式では、スラリー液が付着し、動作しないことがありました。
・超音波式では、高温・高圧等の環境下では測定不能になります。
・ガイドレーダ式では、不感帯があり小型タンクの全レベルが計測出来ません。




弊社の小型静電容量式レベルセンサを使用することにより、上記のアプリケーションに対応する小型容器の液面の連続レベル計測が可能になります。
・フロート式や磁歪式では、洗浄性や付着性物質の対応に問題が有ります。
・圧力式や差圧式では、圧力変化や高温、取り付けスペースに問題が生じます。
・レーダ式やガイドレーダ式では、不感帯があり、狭所の計測に難が有ります。
尚、お客様の装置内のタンクの形状・大きさや仕様・条件によって、選定する製品は異なりますので、ご選定でお困りの際はお気軽にご相談下さい。

CEマーク対応のレベルスイッチ・レベル計


ご要望:当社で製造する装置は国内で使用されずに、ヨーロッパに輸出されますが、装置内の機器については、CE規格の認証機器が必須になります。CEマークに対応したレベルスイッチ・レベル計はありますか?




弊社のレベルスイッチ・レベル計のラインナップでは、CE規格(CEマーク)に対応した製品をご用意しております。
・レベルスイッチ → 静電容量式:YALタイプ パドル式:ML-D1タイプ 振動式:CVタイプ
・小型スイッチ  → 静電容量式:YHPタイプ
・連続レベル計  → 静電容量式:MHLタイプ 超音波式:YU-01A/05A/03Aタイプ ULMタイプ フロート式:FPCタイプ
などがございます。

上記以外にもCE規格に対応した製品を取り揃えておりますので、規格に関するご相談がございましたら、お気軽にお問い合わせ下さい。

クーラント液の液面管理用レベルセンサ


ご要望:工作機械のクーラント液の液面管理をフロート式レベルスイッチで行っていますが、従来のフロート式では可動部があるため、金属片によって誤動作を起こしていました。また、クーラントタンクが狭所にある為に、コンパクトな製品を希望しています。
これらの問題点を解消するレベルスイッチ・レベル計はありますか?




YHP/YGP シリーズは、可動部がなく、ゴミや浮遊物の影響を受けずに液面を検出いたします。
 「小型」+「可動部無し」+「金属片が混じってもOK」
狭所にあるクーラントタンクにも取り付けしやすい「コンパクト化」 も実現しました。
また、YHPシリーズはCE規格も取得していますので、海外やEU加盟国での使用も可能です。

動画①

※動画で<小型容器の粉体や油の高感度検出>を実演しています!



動画②

※動画で<小型容器の連続レベル計測>を実演しています!
